Осцилографи і тестування осциллограмм по масці

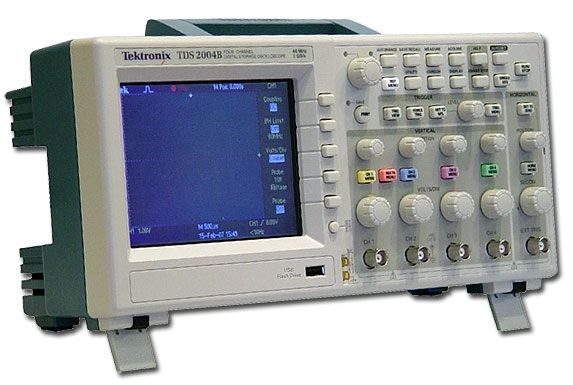

Осцилограф - спеціальний прилад, який призначений для дослідження, спостереження, записи або вимірювання часових або амплітудних електричних сигналів, які подаються на вхід або безпосередньо на екран або на фотострічку.

Осцилографи сучасного типу дають можливість досліджувати сигнали навіть гігагерцовий частот. Якщо перед вами стоїть мета досліджувати ще більш високі частоти, розумно буде застосовувати спеціальні електронно-оптичні камери.

Осцилограф - один з найважливіших вимірювальних приладів в сфері радіоелектроніки. Прилади знайшли своє застосування в лабораторіях і науково-дослідних центрах. Завдяки даним приладів контролюються електричні сигнали, які відбуваються під впливом різноманітних пристроїв на датчики, які перетворюють дані вплив в електричний сигнал.

Осцилографи, також, можна класифікувати за деякими параметрами. За призначенням і способу введення інформації, яка вимірюється, вони діляться на наступні:

- прилади з періодичної розгортку, які служать для спостереження форми сигналу на екрані.

Відео: Цифровий осцилограф RIGOL серії DS1000Z

- прилади з безперервною розгорткою, який використовують для реєстрації кривої на фотострічці.

Крім цього, розрізняють два типи приладів за способом вхідного сигналу:

- аналогові осцилографи

- цифрові осцилографи

Також, прилади діляться за кількістю променів (однопроменеві, двопроменеві ... 16-ти променеві). Осцилографи з періодичною розгорткою бувають універсальні, швидкісні, спеціальні і стробоскопические.

Прилади даного типу можуть бути використані не тільки автономно, але і як приставки до комп`ютера, які підключаються через якийсь порт (COM, USB).

Відео: Мало не вбив його. Тест. Частина 2. Осциллограф з Китаю

У деяких випадках необхідно проводити тестування осциллограмм по масці. Тестування по масці, заданій користувачем, легко визначити по випадковим викидів на осциллограмме. Нові моделі приладів здатні автоматично вести контроль осциллограмм по заданій масці і, при цьому, видавати сигнал «придатний / не придатний». Користувач може задавати перевірку осциллограмм по одному, кільком або всім каналам вимірювання. Також, користувач має можливість включатися запис результатів тестування осциллограмм по масці в автоматичному режимі. Для того, щоб подивитися результат отриманого тесту, можна скористатися кількома способами:

- по-перше, можна включити режим повторного відтворення для отримання наочного результату

Відео: Портативний осцилограф JinHan JDS2022A

- по-друге, можна зробити запис на зовнішній накопичувач і дізнатися результати тесту вже безпосереднього з його допомогою.
